一、环境准备
请自行完成
Vivado环境搭建、烧卡物料准备和板卡驱动安装。
1.1 Vivado环境搭建
请参考网络资料完成Vivado环境搭建。Vivado下载，推荐使用版本2021.2。
1.2 烧卡物料准备
请自行完成烧卡物料采购（可联系Luis购买），清单如下
- Type-C转Type-C数据线（如果刷卡机器无Type-C接口，使用Type-C转USB-A数据线）
- JTAG盒子
- JTAG排线（IDC双头同向 30P）
- PCI-e拓展坞（可选，方便外接插卡）
- 风扇（可选，烧卡降温）
1.3 板卡驱动安装
请参考 板卡驱动安装
1.4、固化文件下载
板卡首次固化文件下载，将文件下载上传到Vivado环境所在机器工作目录(如
/home/Vivado/workspace)，解压缩。
| 文件名称 | 具体路径 |
|---|---|
| bit文件 | /home/Vivado/workspace/bit-rbf/bit/ |
| rbf文件 | /home/Vivado/workspace/bit-rbf/fw/ |
| 测试demo | /home/Vivado/workspace/bit-rbf/sample-code/demo/ |
二、板卡烧写
以下步骤基于环境准备就绪之后。
-

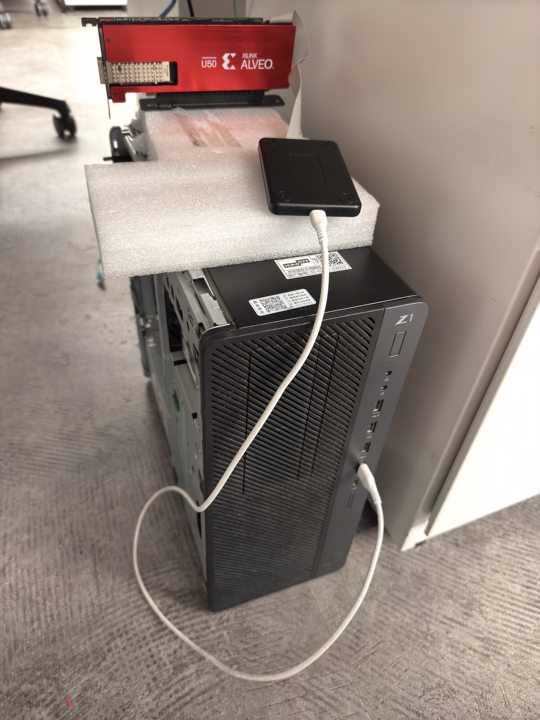

安装连接板卡，并使用JTAG将板卡通过一条数据线连接到该主机的USB接口，如下图所示：
-
打开主机电源键，待启动成功后，重新连接服务器进入到烧卡程序文件夹
/home/Vivado/workspace/bit-rbf，该目录下有烧写板卡相关文件。 -
运行命令

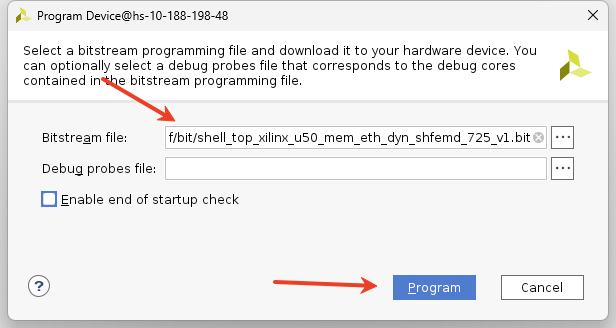

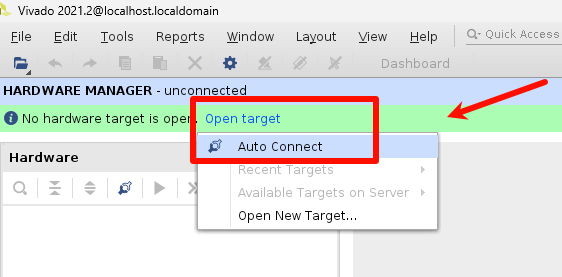

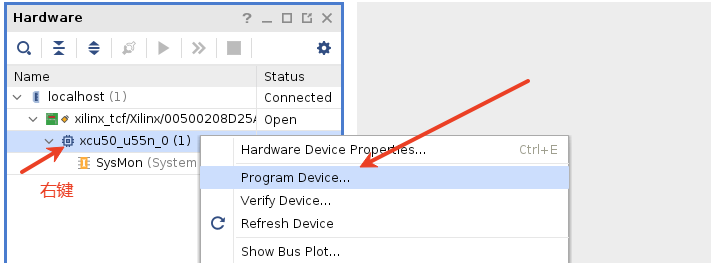

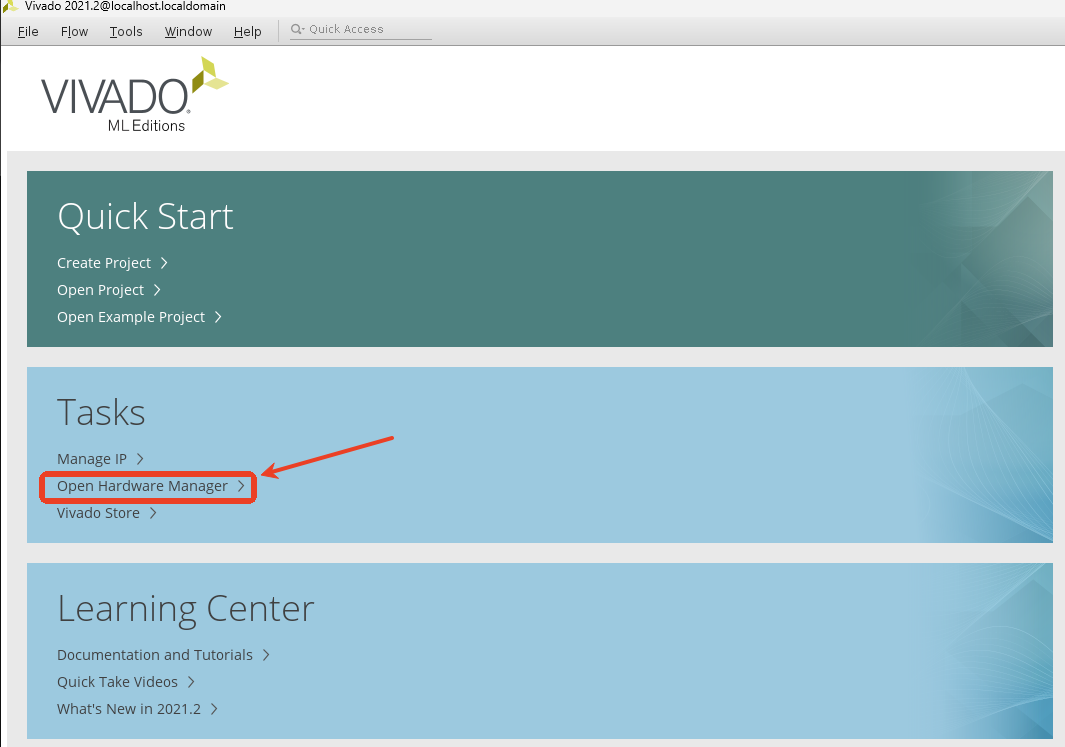

Vivado，打开Vivado的界面，进入Open Hardware Manager页面，点击上方Open target并选择Auto Connect自动查找连接上的U50板卡，当成功识别后，选择点击Program Device并选择烧入的bit文件/home/Vivado/workspace/bit-rbf/bit/shell_top_xilinx_u50_mem_eth_dyn_shfemd_725_v1.bit，第二行文件无需关注，下面enable标签按不用勾选。
-
待烧写成功后，关闭Vivado，使用
reboot重启机器，再进入到文件夹/home/Vivado/workspace/bit-rbf/fw使用./run.sh命令烧写rbf文件，烧写完成后reboot重启机器。 -
重启完成后，进入文件夹
/home/Vivado/workspace/bit-rbf/sample-code/demo

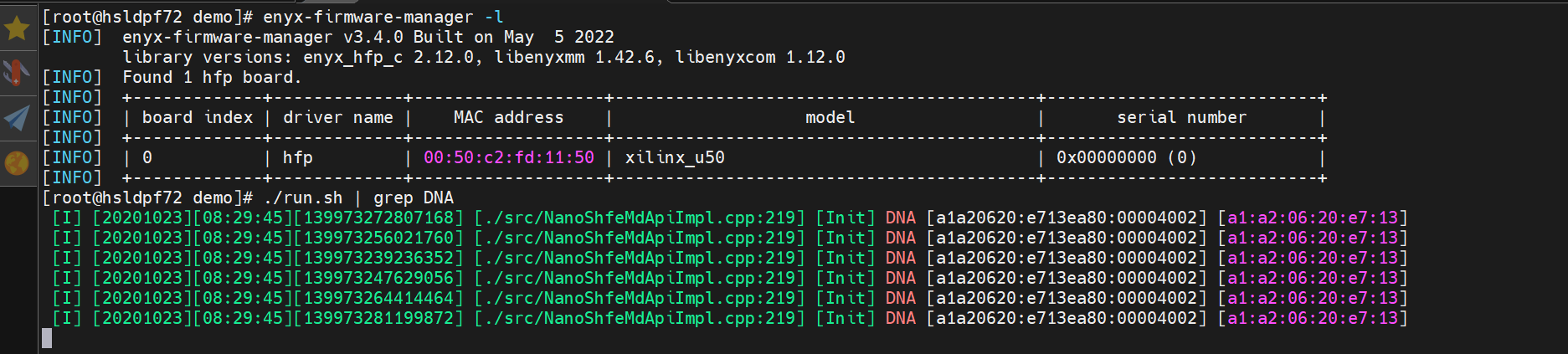

分别运行命令enyx-firmware-manager -l和./run.sh | grep DNA，可以查看板卡是否烧写成功以及板卡DNA信息，参考示例如下：
