由于U50的FPGA板卡采用的是QSFP+光模块，因此接线上与传统的SFP+ 10G光模块有所不同。以下针对NANO所有的行情产品接线做出说明。

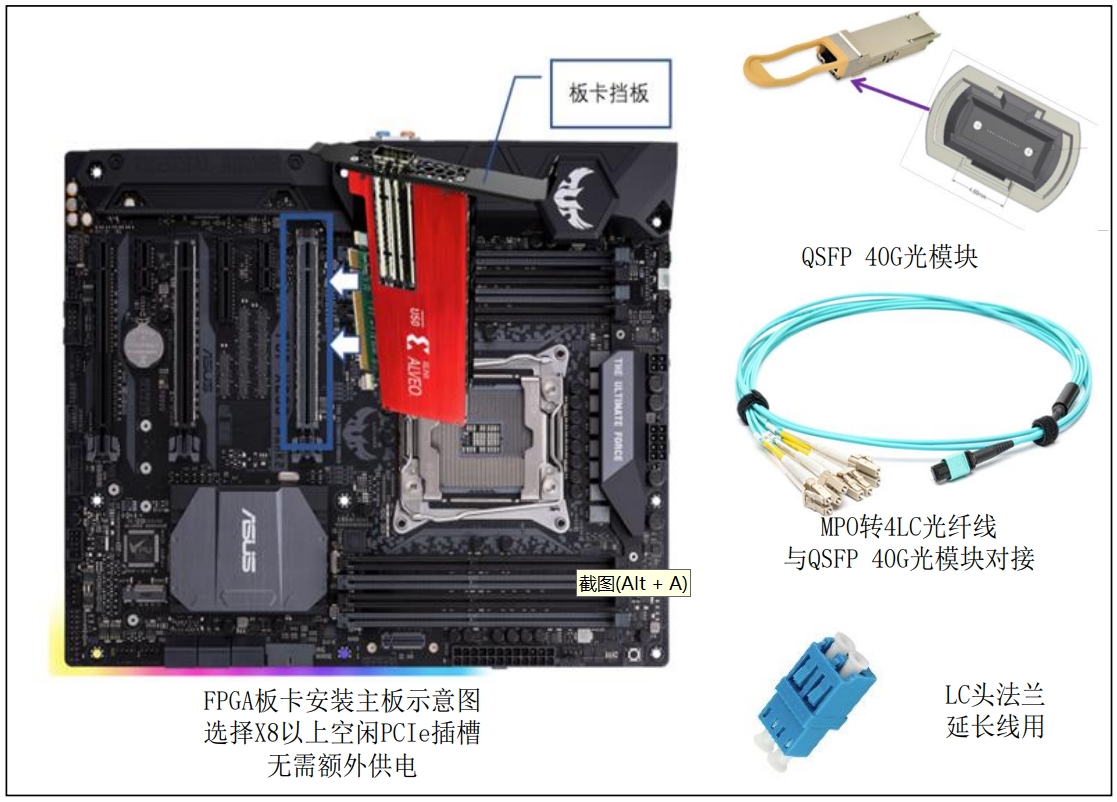

一、板卡安装及QSFP安装方法示意图
二、接线的线序定义
| 线序定义 | U50如何区分 | X10/X25如何区分 |
|---|---|---|
| 0号口 | MPO转4LC的线上标有1/8或者1/12字样 | 靠近PPS金色螺丝铜柱的光口 |
| 1号口 | MPO转4LC的线上标有2/7或者2/11字样 | 远离PPS金色螺丝铜柱的光口 |
| 2号口 | MPO转4LC的线上标有3/6或者3/10字样 | - |
| 3号口 | MPO转4LC的线上标有4/5或者4/9字样 | - |
三、NANO各产品接线方式
| 市场 | U50产品接线 | X10/X25产品接线 |
|---|---|---|
| 上期 | A/B路任意接线 网络版：0号和1号口交替输出数据 |
A/B路任意接线 |
| 郑商 | 深度A路-接0号口 深度B路-接1号口 一档A路-接2号口 一档B路-接3号口 |
不支持 |
| 大商 | 一档和五档均可根据config配置接线方式： 一档五档汇聚：默认接0口，支持改配置接1口 一档五档分开：改配置后1个接0口1个接1口 PS：五档自动加组请求接光口0 |
五档接0号口 |
| 广期 | 一档五档汇聚：接0/1/3号口 一档五档分开：一档接0/1/3口，五档任意接 网络版：一档2口输出数据，五档1口输出数据 |
五档接0号口 |
| 中金 | 不支持 | 接0号口 网络版：接1号口 |
| 上证 | 行情源接0号口 网络版：1号口输出 PS：U200接线同U50 |
不支持 |
| 深证 | 行情源接0号口 网络版：1号口输出 PS：U200接线同U50 |
不支持 |
